总线伺服舵机SDK使用手册(C++)¶

1.概述¶

本SDK内容有

搭建Windows—总线伺服舵机使用环境说明
搭建Ubuntu—总线伺服舵机使用环境说明
基于总线伺服舵机通信协议的C++的API函数，适用于所有总线伺服舵机型号。
精简版CSerialPort依赖库

1.1.上位机软件¶

上位机软件可以调试总线伺服舵机，测试总线伺服舵机的功能。

上位机软件：FashionStar UART总线伺服舵机上位机软件
使用说明：总线伺服舵机上位机软件使用说明

1.2.SDK¶

本文例程、API下载。

C++_SDK下载链接：SDK for C++

1.3.图例¶

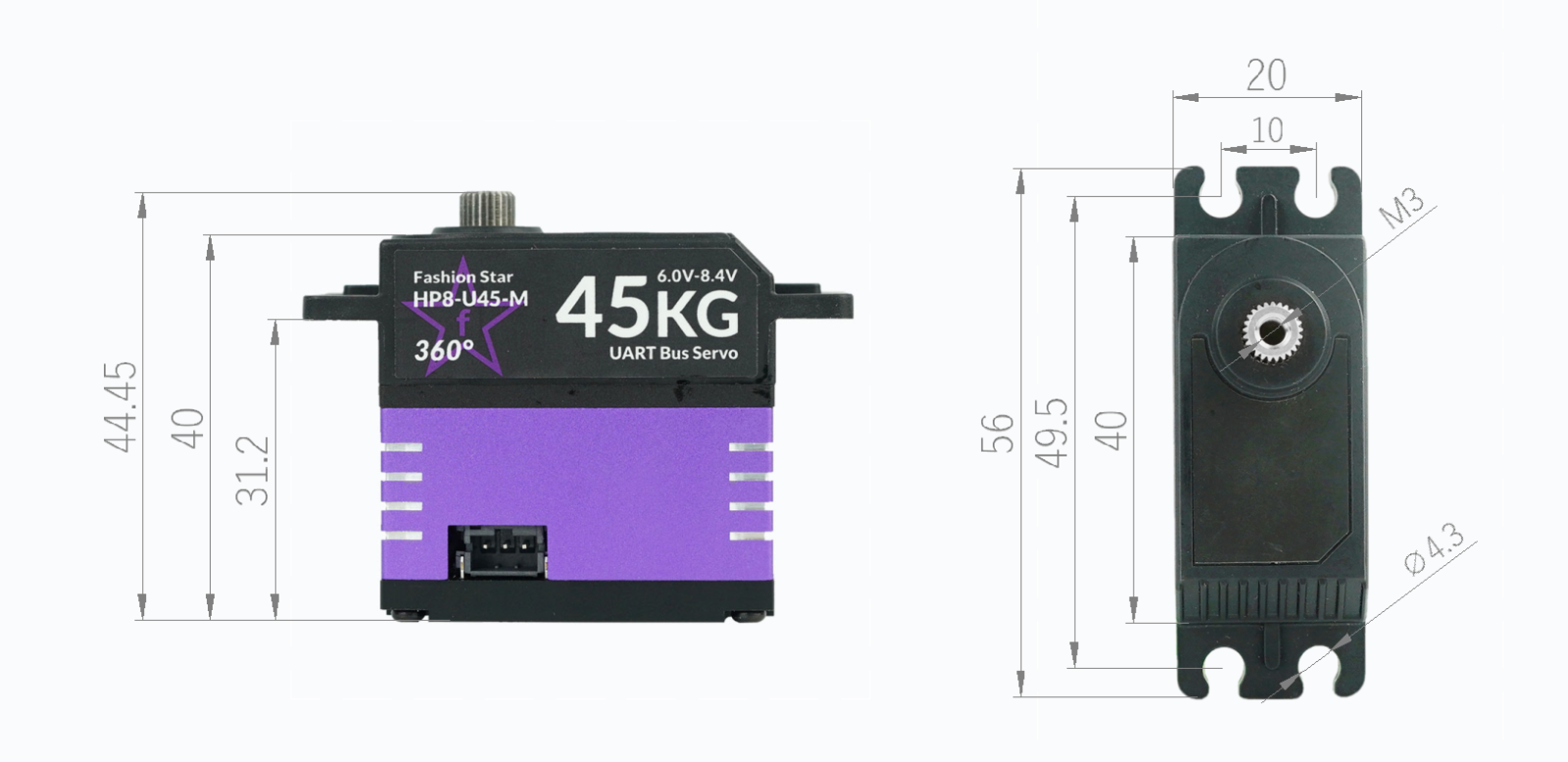

HP8-U45-M总线伺服舵机

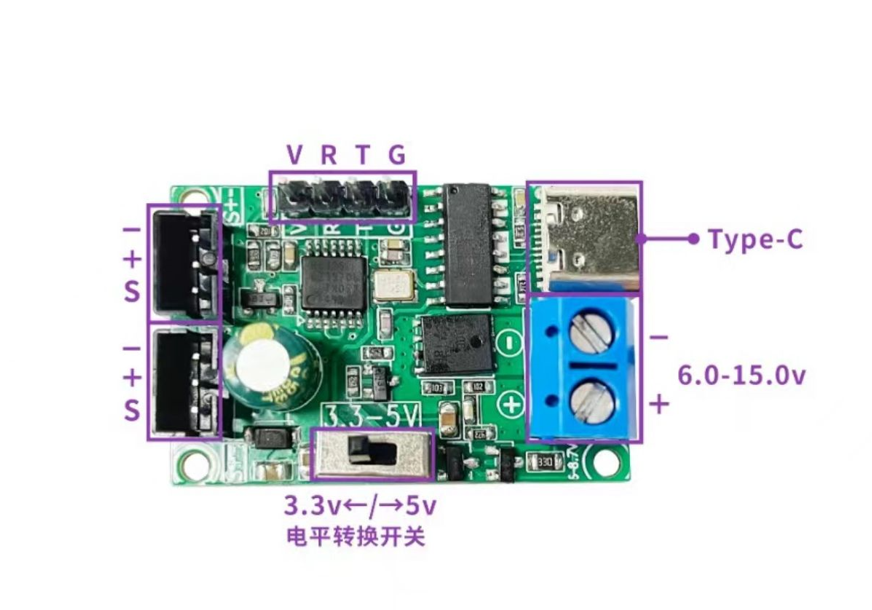

总线伺服舵机转接板UC-01

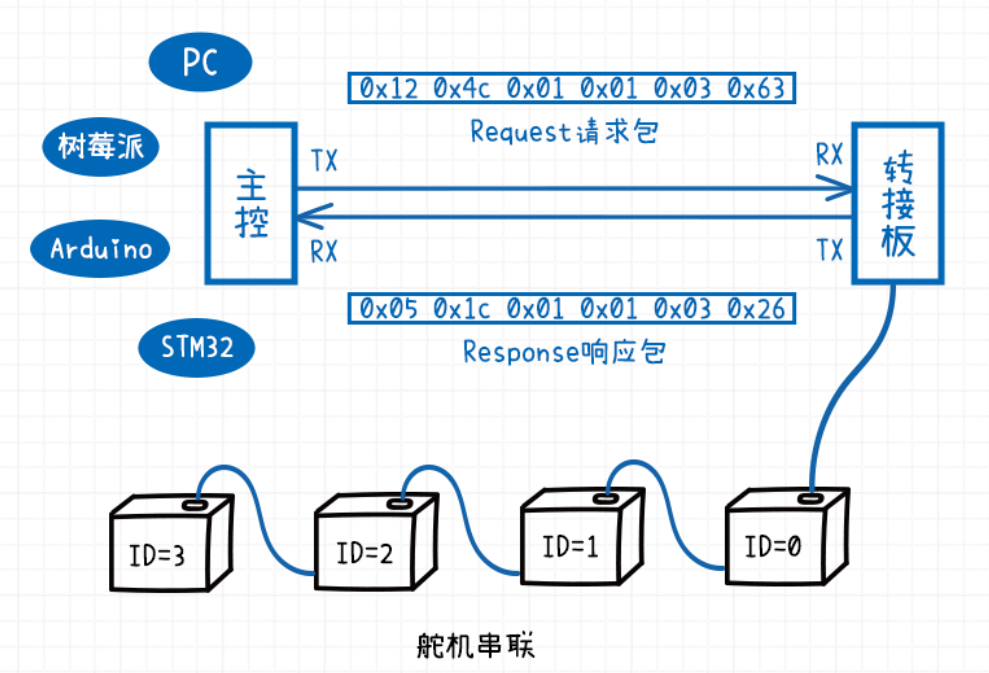

2.接线说明¶

安装USB转TTL模块的驱动程序。
将TTL/USB调试转换板UC-01与控制器、总线伺服舵机以及电源连接。

3.Ubuntu下总线伺服舵机使用环境搭建¶

3.1.安装CMake¶

执行命令

sudo apt install cmake

3.2.安装CSerialPort¶

FashionStar总线伺服舵机，通信部分使用的是CSerialPort库。使用前需要编译安装。详情可以点击链接查看Github代码仓库。

本SDK下载压缩包里预备了精简版本的CSerialPort库。

在终端进入到 fashionstar-uart-servo-cpp/dependency/CSerialPort 目录。
依次执行命令

mkdir build
cd build
cmake ..
make
sudo make install

安装日志

从日志文件里面可以看出，库文件最终被安装在了/usr/local目录下

kyle@turing:~/Project/fashionstar-uart-servo-cpp/dependency/CSerialPort/build$
sudo make install
[100%] Built target libcserialport
Install the project...
-- Install configuration: "Release"
-- Up-to-date: /usr/local/include/CSerialPort
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortInfoUnixBase.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPort_global.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortUnixBase.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortBase.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPort.h
-- Up-to-date: /usr/local/include/CSerialPort/osplatformutil.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortInfo.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortInfoBase.h
-- Up-to-date: /usr/local/include/CSerialPort/sigslot.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortInfoWinBase.h
-- Up-to-date: /usr/local/include/CSerialPort/SerialPortWinBase.h
-- Up-to-date: /usr/local/lib/libcserialport.so
-- Installing: /usr/local/lib/cmake/CSerialPort/cserialport-config.cmake

3.3.安装FashionStar总线伺服舵机库¶

在终端进入到 fashionstar-uart-servo-cpp 目录。
依次执行命令

mkdir build
cd build
cmake ..
make
sudo make install

安装日志

kyle@turing:~/Project/fashionstar-uart-servo-cpp/build$ sudo make install
[sudo] password for kyle:
[100%] Built target fsuartservo
Install the project...
-- Install configuration: ""
-- Installing: /usr/local/lib/libfsuartservo.so
-- Set runtime path of "/usr/local/lib/libfsuartservo.so" to ""
-- Installing:
/usr/local/include/FashionStar/UServo/FashionStar_UartServoProtocol.h
-- Installing: /usr/local/include/FashionStar/UServo/FashionStar_UartServo.h

4.Windows下总线伺服舵机使用环境搭建¶

在Windows下配置C++的开发环境过程有些繁琐，同时也有很多需要配置的地方，以及技术常识。

4.1.安装mingw-w64, make, cmake¶

此步骤网上已经有很多配置教学，故不在本文赘述。

4.2.安装CSerialPort¶

FashionStar总线伺服舵机，通信部分使用的是CSerialPort库。使用前需要编译安装。详情可以点击链接查看Github代码仓库。

本SDK下载压缩包里预备了精简版本的CSerialPort库。

在终端进入到 fashionstar-uart-servo-cpp/dependency/CSerialPort 目录。
依次执行命令

mkdir build
cd build
# 需要把`CMAKE_INSTALL_PREFIX` 里面的内容替换为你自己的C++库的安装路径.
cmake .. -D CMAKE_INSTALL_PREFIX="D:/KyleSoftware/CPP_LIBRARIES/"
make
sudo make install

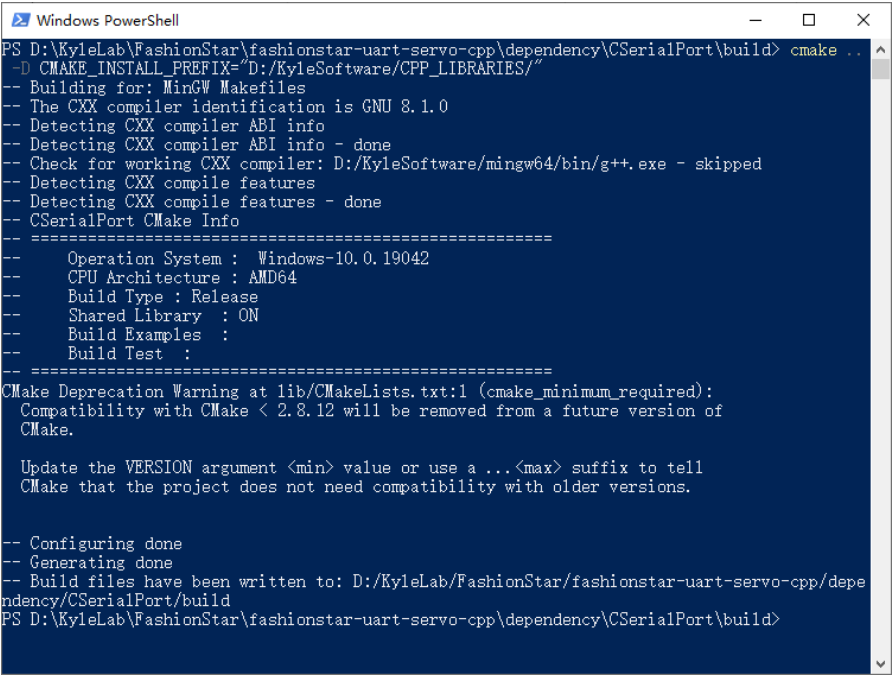

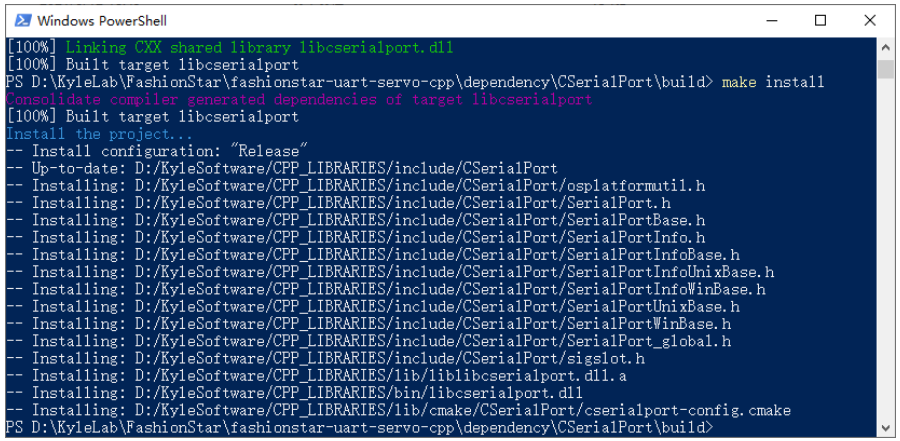

安装日志

4.3.安装FashionStar总线伺服舵机库¶

1.修改CMAKE配置文件CMakeLists.txt

cmake_minimum_required(VERSION 3.00)
# 设置工程名称, 设定版本
project(UART_DEMO VERSION 1.0)
# 动态链接库的安装路径
if(CMAKE_HOST_WIN32)
# Windows
# 注意事项：这里需要改成自己的Windows下的动态链接库的安装路径
# <<<<<<<<<<<<<<<<<<<<<<<<<<< 改这里
SET(CMAKE_INSTALL_PREFIX "D:/KyleSoftware/CPP_LIBRARIES/")
elseif(CMAKE_HOST_UNIX)
# Linux
# 注意事项: Linux下，CMake默认会将库安装到/usr/local, 需要注意的是，安装的时候需要sudo
权限
# sudo make install
SET(CMAKE_INSTALL_PREFIX "/usr/local/")
endif()
# 添加依赖的.h文件路径(即hello.h所在的文件夹)
include_directories(${CMAKE_INSTALL_PREFIX}/include include)
# 添加link文件夹
link_directories(${CMAKE_INSTALL_PREFIX}/bin)
# 构建源码文件
add_subdirectory(src)

2.终端打开 fashionstar-uart-servo-cpp目录

3.依次执行命令

mkdir build
cd build
cmake ..
make
sudo make install

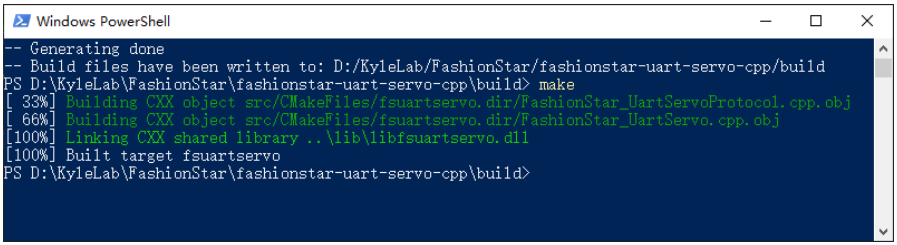

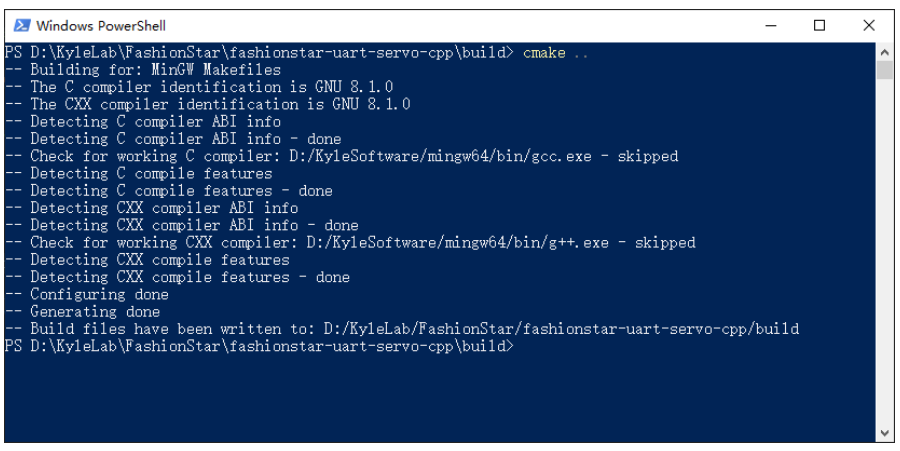

安装日志

5.如何运行示例代码¶

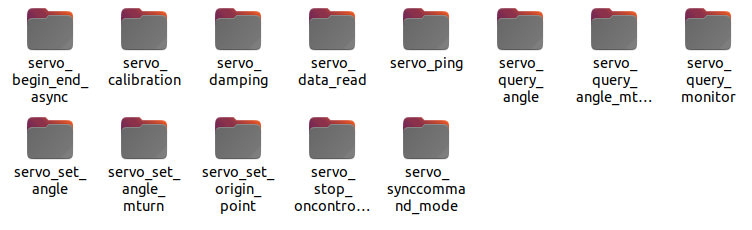

在 fashionstar-uart-servo-cpp-sdk/example 文件夹下，存放了若干独立的示例工程，每个例程都是独立的。

以运行舵机通信检测例程 servo_ping 为例

1.修改servo_ping.cpp源码里面的对应UC01的端口号名称、舵机ID号。

// 总线伺服舵机配置
// 设置串口总线Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

3.在终端进入到 fashionstar-uart-servo-cpp-sdk/example/servo_ping 目录。

4.依次执行命令

mkdir build
cd build
cmake ..
make

sudo ldconfig #更新

./servo_ping
# windows环境下为 .\servo_ping.exe

5.可以看到运行日志，对应着0号舵机是否接入。

Servo ID = 0 , is offline
Servo ID = 0 , is online
Servo ID = 0 , is online

6.舵机对象的创建与初始化¶

导入依赖

// 标准库
#include <iostream>

// 导入串口通信库的头文件
#include "CSerialPort/SerialPort.h"
// 导入总线伺服舵机库的头文件
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

FashionStar_UartServoProtocol ：用来处理舵机的底层通信协议的逻辑（数据帧的收发，数据校验等）。

FashionStar_UartServo：舵机的SDK，是在协议上层的更高一级的封装。

使用命名空间

using namespace std;
using namespace fsuservo;

配置总线伺服舵机转接板对应的端口号

// 总线伺服舵机配置
// 设置串口总线Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

创建一个总线伺服舵机通信协议对象FSUS_Protocol，默认波特率为115200。

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);

创建一个FSUS_Servo舵机对象，创建的时候需要传入舵机的ID，以及通信协议对象的指针&protocol。

舵机的ID取值范围为`0-254

#define SERVO_ID 0 //舵机ID号
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

7.舵机通信检测¶

检查舵机是否在线，就需要用到通讯检测指令。

如果ID号的舵机存在且在线，舵机在接收到通讯检测指令时，会发送一个响应包。
如果ID号的舵机不存在或者掉线，就不会有舵机发送响应数据包。

7.1. `ping`¶

用于舵机的通信检测，判断舵机是否在线。

函数原型

bool FSUS_Servo::ping()

使用示例

bool is_online = servo0.ping();

7.2.例程-通讯检测¶

功能简介

持续向0号舵机发送通信检测指令，并且根据0号舵机的响应情况在日志输出串口打印提示信息。

例程源码

servo_ping.cpp

/*
 * 舵机通讯检测
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/5
 **/

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

int main(){
    cout << "Example Uart Servo Ping" << endl;

    while(true){
        // 通信检测
        bool is_online = servo0.ping();
        // 打印日志
        cout << "Servo ID = " << SERVO_ID << " , is ";
        if (is_online){
            cout << "online" << endl;
        }else{
            cout << "offline" << endl;
        }
        // 延时1s
        protocol.delay_ms(1000);
    }

}

8.单圈角度控制¶

注意事项：

舵机只会响应最新的角度控制指令。当需要连续执行多个角度控制指令时，可以在程序中使用延时或者读取角度来判断上一个指令是否完成。
建议连续发送指令给同一个舵机时，指令间隔在10ms以上。
若power = 0或者大于功率保持值，按照功率保持值执行。功率保持值可在上位机进行设置。
舵机的最大旋转速度因舵机型号、负载情况而异。

8.1. `setRawAngle`¶

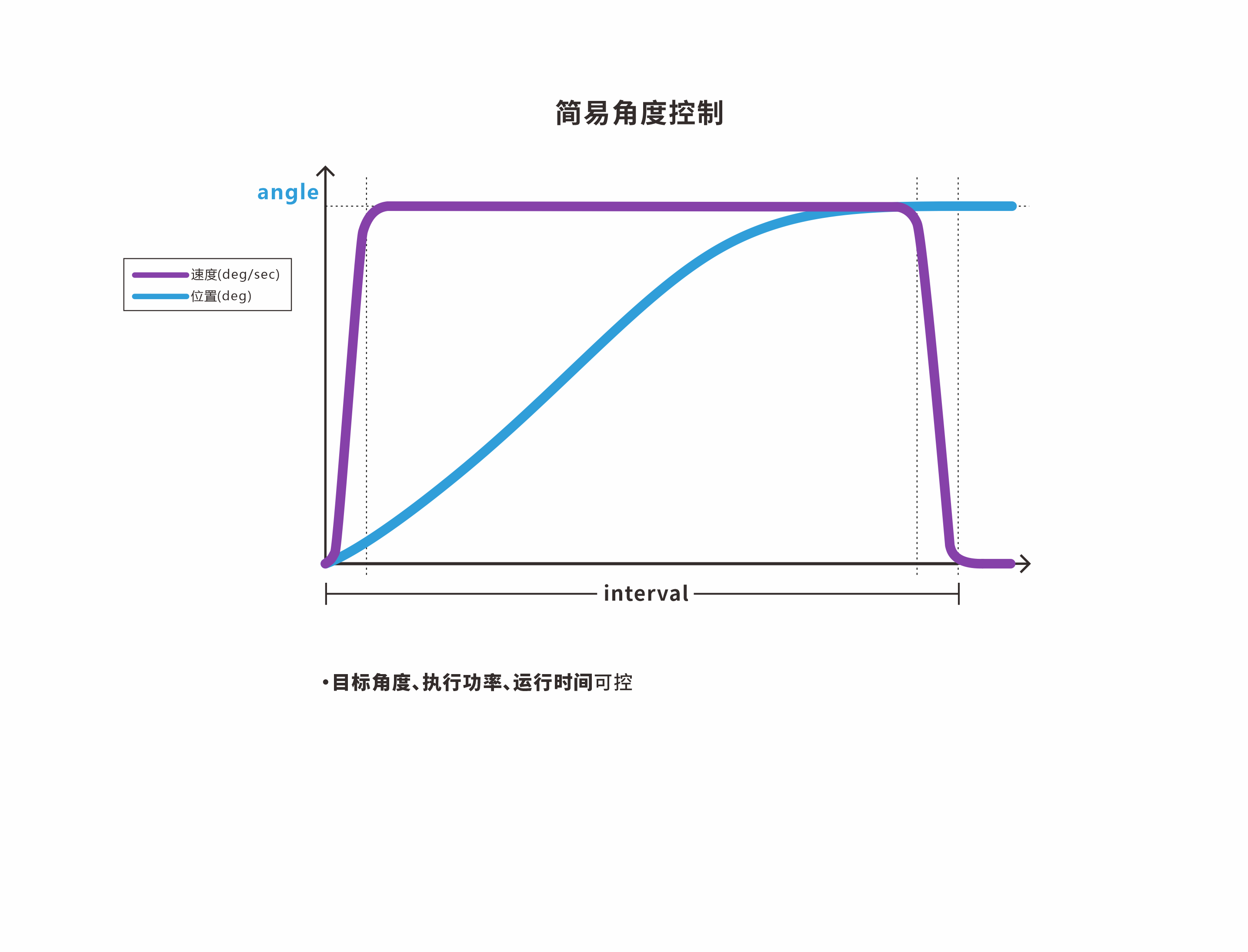

简易角度控制

函数原型

/* 控制舵机的角度，interval和power为设定值 */
void FSUS_Servo::setRawAngle(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T interval, FSUS_POWER_T power)

/* 控制舵机的角度，interval为设定值，power为默认值 */
void FSUS_Servo::setRawAngle(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T interval)

/* 控制舵机的角度,interval和power为默认值 */
void FSUS_Servo::setRawAngle(FSUS_SERVO_ANGLE_T rawAngle)

rawAngle：舵机的目标角度，单位 °
interval：舵机的运行时间，单位ms
power：舵机执行功率，单位mW

使用示例

//对应3种重载函数
servo0.setRawAngle(90.0,2000,0);  // 控制舵机的角度，interval和power为设定值
servo0.setRawAngle(90.0,2000);  // 控制舵机的角度，interval为设定值，power为默认值
servo0.setRawAngle(90.0);  // 控制舵机的角度,interval和power为默认值

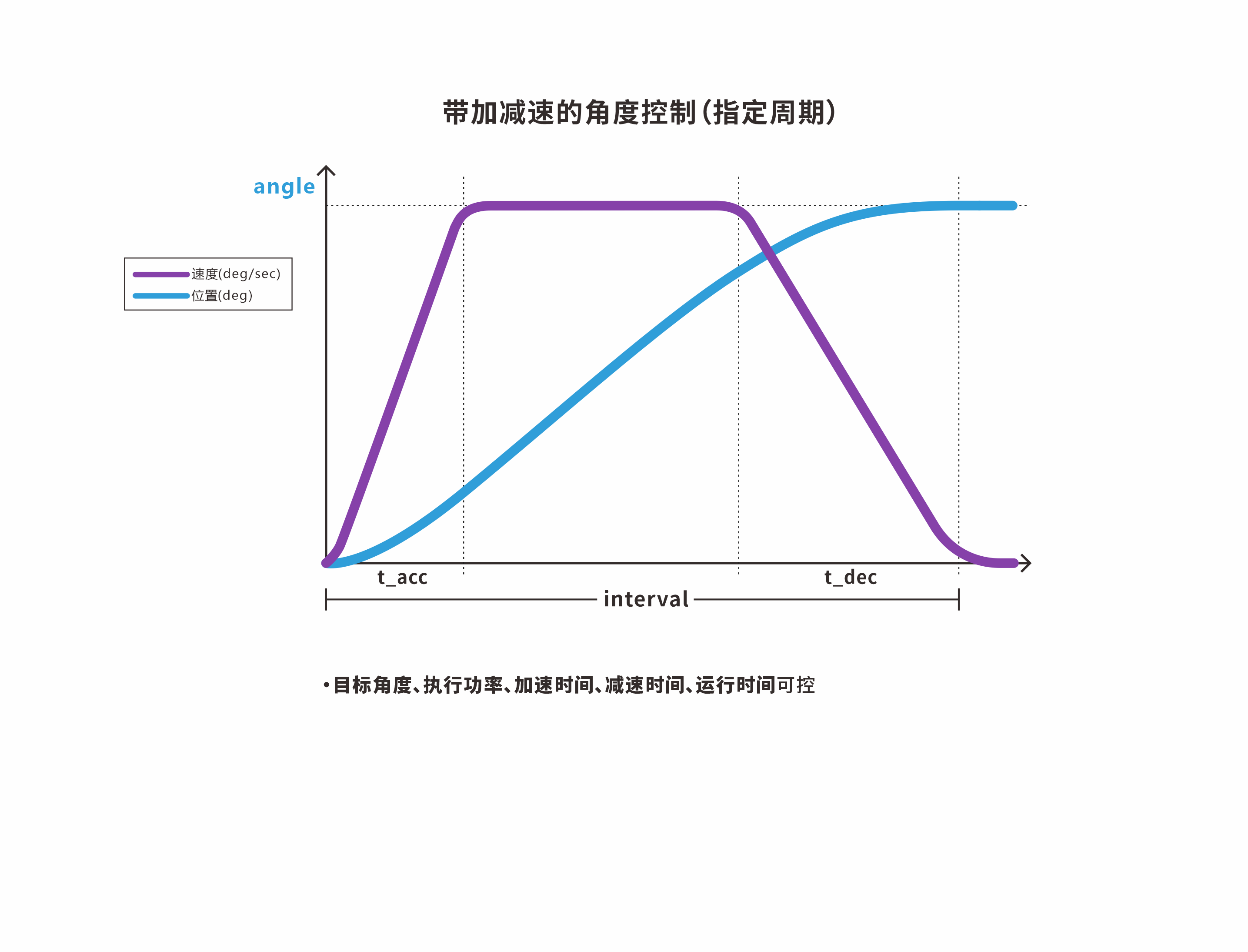

8.2. `setRawAngleByInterval`¶

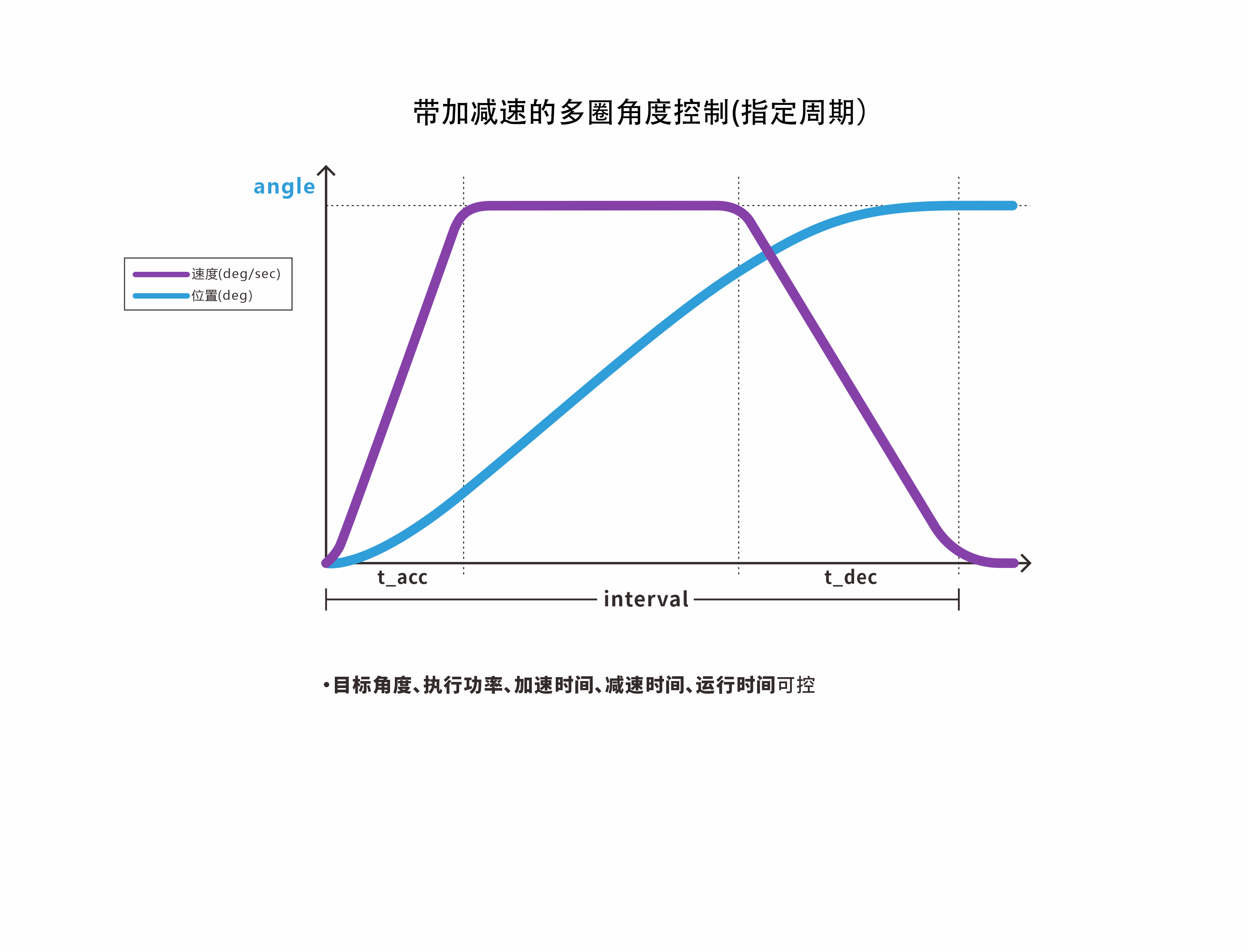

带加减速的角度控制(指定周期)

函数原型

// 带加减速的角度控制(指定周期)
void FSUS_Servo::setRawAngleByInterval(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T interval, FSUS_INTERVAL_T t_acc, FSUS_INTERVAL_T t_dec, FSUS_POWER_T power)

rawAngle：舵机的目标角度，单位 °
interval：舵机的运行时间，单位ms
t_acc：舵机启动到匀速的时间，单位ms，最小值 > 20
t_dec：舵机接近目标角度时的减速时间，单位ms，最小值 > 20
power：舵机执行功率，单位mV，默认为0

使用示例

FSUS_INTERVAL_T interval;  // 运行周期 单位ms
FSUS_INTERVAL_T t_acc;     // 加速时间 单位ms
FSUS_INTERVAL_T t_dec;     // 减速时间 单位ms

interval = 1000;
t_acc = 100;
t_dec = 100;
servo0.setRawAngleByInterval(90, interval, t_acc, t_dec, 0);

8.3. `setRawAngleByVelocity`¶

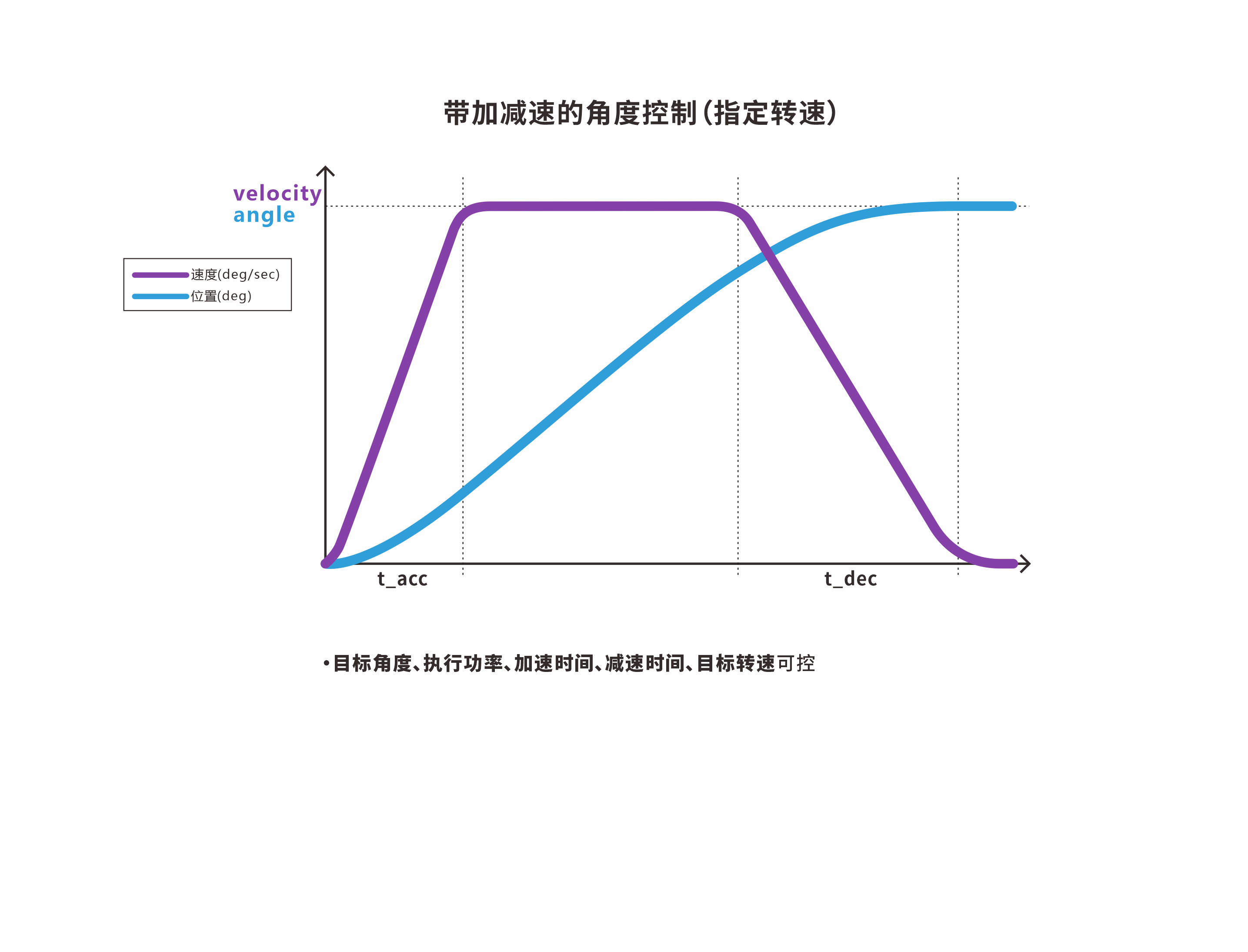

带加减速的角度控制(指定转速)

函数原型

// 带加减速的角度控制(指定转速)
void FSUS_Servo::setRawAngleByVelocity(FSUS_SERVO_ANGLE_T rawAngle, FSUS_SERVO_SPEED_T velocity, FSUS_INTERVAL_T t_acc, FSUS_INTERVAL_T t_dec, FSUS_POWER_T power)

rawAngle : 舵机的目标角度，单位 °
velocity：舵机目标转速，单位°/s
t_acc：舵机启动到匀速的时间，单位ms，最小值 > 20
t_dec：舵机接近目标角度时的减速时间，单位ms，最小值 > 20
power：舵机执行功率，单位mV，默认为0

使用示例

FSUS_SERVO_SPEED_T velocity;// 目标转速 单位°/s
FSUS_INTERVAL_T t_acc;     // 加速时间 单位ms
FSUS_INTERVAL_T t_dec;     // 减速时间 单位ms

velocity = 200.0;
t_acc = 100;
t_dec = 100;
servo0.setRawAngleByVelocity(-90, velocity, t_acc, t_dec, 0);

8.4. `queryRawAngle`¶

查询舵机当前的单圈角度，向舵机发送角度查询指令，并将角度值赋值给舵机对象的curAngle属性。

函数原型

FSUS_SERVO_ANGLE_T FSUS_Servo::queryRawAngle()

使用示例

示例1

float curAngle = uservo.queryRawAngle();

示例2

// 舵机角度查询 (更新角度)
uservo.queryRawAngle();
// 通过curRawAngle访问当前的真实角度
//uservo.curRawAngle

8.5. `isStop`¶

判断舵机是否在旋转，是否是静止。该函数在执行的时候，会先查询舵机当前的角度，返回对比跟目标角度targetAngle 之间的差值是否小于控制死区。

函数原型

bool FSUS_Servo::isStop()

返回值：true：舵机已经到达目标角度，已停止旋转；false：舵机还没有到达目标角度，正在旋转。

使用示例

uservo.isStop();

8.6.例程-舵机单圈角度回读¶

功能简介

读取0号舵机的单圈角度，并且打印出来。

例程源码

servo_query_angle.cpp

/*
 * 舵机单圈角度回读
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 **/
#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

int main(){
    // 打印例程信息
    cout << "Query Servo Angle" << endl;
    // 设置舵机为阻尼模式
    // servo0.setDamping(DAMPING_POWER);

    while(true){
        // 查询(更新)舵机角度
        servo0.queryRawAngle();
        // 输出查询信息
        cout << "Servo Angle: " <<  servo0.curRawAngle << endl;
        // 延时1s
        protocol.delay_ms(1000);
    }

}

8.7.例程-单圈角度控制功能演示¶

功能简介

测试控制舵机的角度，演示了三种控制舵机角度的API，在每次执行完角度控制指令后，会调用当前角度查询API得到实时角度。

简易角度控制 + 当前角度查询
带加减速的角度控制(指定周期)
带加减速的角度控制(指定转速) + 当前角度查询

例程源码

servo_set_angle.cpp

/*
 * 单圈角度控制功能演示
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 */
#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

// 轨迹规划参数定义
uint16_t interval;  // 运行周期 单位ms
uint16_t t_acc;     // 加速时间 单位ms
uint16_t t_dec;     // 减速时间 单位ms
float velocity;         // 目标转速 单位°/s

/* 等待并报告当前的角度*/
void waitAndReport(FSUS_Servo* servo){
    cout << "Real Angle = " << servo->curRawAngle << ", Target Angle = " << servo->targetRawAngle << endl;
    protocol.delay_ms(2000); // 暂停2s
}

int main(){
    // 打印例程信息
    cout << "Set Servo Angle" << endl;

    cout << "Set Angle = 90 deg" << endl;
    servo0.setRawAngle(90.0);  // 设置舵机的角度
    waitAndReport(&servo0);

    cout << "Set Angle = -90 deg" << endl;
    servo0.setRawAngle(-90);
    waitAndReport(&servo0);

    cout << "Set Angle = 90 deg - Set Interval = 500ms" << endl;
    interval = 500;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleByInterval(90, interval, t_acc, t_dec, 0);
    waitAndReport(&servo0);

    cout << "Set Angle = -90 deg - Set Velocity = 200 dps" << endl;
    velocity = 200.0;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleByVelocity(-90, velocity, t_acc, t_dec, 0);
    waitAndReport(&servo0);
}

9.多圈角度控制¶

9.1. `setRawAngleMTurn`¶

简易多圈角度控制

函数原型

// 控制舵机的角度，interval和power为设定值
void FSUS_Servo::setRawAngleMTurn(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T_MTURN interval, FSUS_POWER_T power)

// 控制舵机的角度，interval为设定值，power为默认值
void FSUS_Servo::setRawAngleMTurn(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T_MTURN interval)

// 控制舵机的角度,interval和power为默认值
void FSUS_Servo::setRawAngleMTurn(FSUS_SERVO_ANGLE_T rawAngle)

rawAngle：舵机的目标角度，单位 °
interval：舵机的运行时间，单位ms
power：舵机执行功率，单位mW

使用示例

servo0.setRawAngleMTurn(500.0,2000,0);  // 控制舵机的角度，interval和power为设定值
servo0.setRawAngleMTurn(500.0,2000);  // 控制舵机的角度，interval为设定值，power为默认值
servo0.setRawAngleMTurn(500.0);  // 控制舵机的角度,interval和power为默认值

9.2. `setRawAngleMTurnByInterval`¶

带加减速的多圈角度控制(指定周期)

函数原型

// 设定舵机的原始角度(多圈+指定周期)
void FSUS_Servo::setRawAngleMTurnByInterval(FSUS_SERVO_ANGLE_T rawAngle, FSUS_INTERVAL_T_MTURN interval, FSUS_INTERVAL_T t_acc, FSUS_INTERVAL_T t_dec, FSUS_POWER_T power)

rawAngle：舵机的目标角度，单位 °
interval：舵机的运行时间，单位ms
t_acc：舵机启动到匀速的时间，单位ms，最小值 > 20
t_dec：舵机接近目标角度时的减速时间，单位ms，最小值 > 20
power：舵机执行功率，单位mV，默认为0

使用示例

FSUS_INTERVAL_T_MTURN interval;  // 运行周期 单位ms
FSUS_INTERVAL_T t_acc;     // 加速时间 单位ms
FSUS_INTERVAL_T t_dec;     // 减速时间 单位ms

interval = 1000;
t_acc = 100;
t_dec = 100;
servo0.setRawAngleMTurnByInterval(90, interval, t_acc, t_dec, 0);

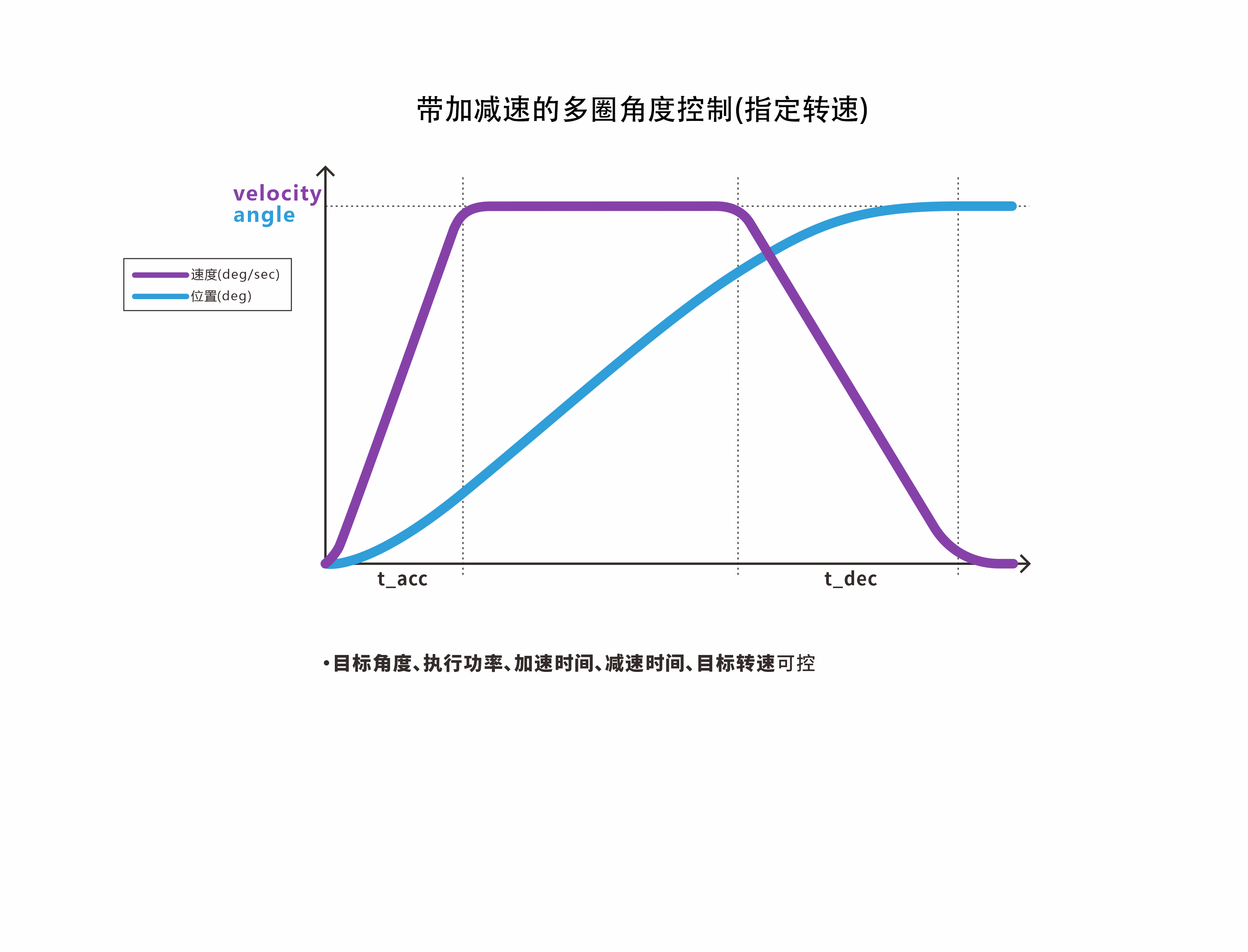

9.3. `setRawAngleMTurnByVelocity`¶

带加减速的多圈角度控制(指定转速)

函数原型

// 设定舵机的原始角度(多圈+指定转速)
void FSUS_Servo::setRawAngleMTurnByVelocity(FSUS_SERVO_ANGLE_T rawAngle, FSUS_SERVO_SPEED_T velocity, FSUS_INTERVAL_T t_acc, FSUS_INTERVAL_T t_dec, FSUS_POWER_T power)

rawAngle : 舵机的目标角度，单位 °
velocity：舵机目标转速，单位°/s
t_acc：舵机启动到匀速的时间，单位ms，最小值 > 20
t_dec：舵机接近目标角度时的减速时间，单位ms，最小值 > 20
power：舵机执行功率，单位mV，默认为0

使用示例

FSUS_SERVO_SPEED_T velocity;// 目标转速 单位°/s
FSUS_INTERVAL_T t_acc;     // 加速时间 单位ms
FSUS_INTERVAL_T t_dec;     // 减速时间 单位ms

velocity = 200.0;
t_acc = 100;
t_dec = 100;
servo0.setRawAngleMTurnByVelocity(-90, velocity, t_acc, t_dec, 0);

9.4. `queryRawAngleMTurn`¶

查询舵机当前的多圈角度，向舵机发送角度查询指令，并将角度值赋值给舵机对象的curAngle属性。

函数原型

FSUS_SERVO_ANGLE_T FSUS_Servo::queryRawAngle()

使用示例

示例1

float curAngle = uservo.queryRawAngleMTurn()

示例2

// 舵机角度查询 (更新角度)
uservo.queryRawAngleMTurn();
// 通过curRawAngle访问当前的真实角度
uservo.curRawAngle

9.5.例程-舵机多圈角度回读¶

功能简介

读取0号舵机的多圈角度，并且打印出来。

例程源码

servo_query_angle_mturn.cpp

/*
 * 舵机多圈角度回读
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2021/06/12
 **/
#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

int main(){
    // 打印例程信息
    cout << "Query Servo Angle MTurn" << endl;
    // 设置舵机为阻尼模式
    // servo0.setDamping(DAMPING_POWER);

    while(true){
        // 查询(更新)舵机角度 (多圈模式)
        servo0.queryRawAngleMTurn();
        // 输出查询信息
        cout << "Servo Angle: " <<  servo0.curRawAngle << endl;
        // 延时1s
        protocol.delay_ms(1000);
    }

}

9.6.例程-多圈角度控制功能演示¶

功能简介

测试控制舵机的角度，演示了三种控制舵机角度的API，在每次执行完角度控制指令后，会调用当前角度查询API得到实时角度。

简易多圈角度控制 + 当前多圈角度查询
带加减速的多圈角度控制(指定周期) + 当前多圈角度查询
带加减速的多圈角度控制(指定转速) + 当前多圈角度查询

例程源码

servo_set_angle_mturn.cpp

/*
 * 多圈角度控制功能演示
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 */

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

// 轨迹规划参数定义
uint16_t interval;  // 运行周期 单位ms
uint16_t t_acc;     // 加速时间 单位ms
uint16_t t_dec;     // 减速时间 单位ms
float velocity;         // 目标转速 单位°/s

/* 等待并报告当前的角度*/
void waitAndReport(FSUS_Servo* servo){
    cout << "Real Angle = " << servo->curRawAngle << ", Target Angle = " << servo->targetRawAngle << endl;
    protocol.delay_ms(2000); // 暂停2s
}

int main(){
    // 打印例程信息
    cout << "Set Servo Angle" << endl;

    cout << "Set Angle = 900 deg" << endl;
    servo0.setRawAngleMTurn(900.0);  // 设置舵机的角度
    waitAndReport(&servo0);

    cout << "Set Angle = -900.0 deg" << endl;
    servo0.setRawAngleMTurn(-900.0);
    waitAndReport(&servo0);

    cout << "Set Angle = 900 deg - Set Interval = 10s" << endl;
    interval = 10000;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleMTurnByInterval(900, interval, t_acc, t_dec, 0);
    waitAndReport(&servo0);

    cout << "Set Angle = -900 deg - Set Velocity = 200 dps" << endl;
    velocity = 200.0;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleMTurnByVelocity(-900, velocity, t_acc, t_dec, 0);
    waitAndReport(&servo0);

}

10. 舵机阻尼模式¶

10.1. `setDamping`¶

设置舵机为阻尼模式，并且自定义功率。

函数原型

void FSUS_Servo::setDamping()//默认状态 功率500mW

void FSUS_Servo::setDamping(FSUS_POWER_T power)//自定义功率

power 舵机的功率，单位为mW. 功率值越大，旋转舵机的时候阻尼力也就越大。

使用示例

#define DAMPING_POWER 800 // 阻尼模式下的功率(单位mW) 500,800,1000

uservo.setDamping(DAMPING_POWER);

10.2.例程-设置舵机为阻尼模式¶

功能简介

单次使用 setDamping 函数，舵机进入阻尼模式。可以修改阻尼模式下的功率功率，体验不同的阻尼变化。

例程源码

servo_damping.cpp

/*
 * 设置舵机为阻尼模式
 * 调整参数`DAMPING_POWER`感受不同的阻尼力
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 **/
#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

int main(){
    // 打印例程信息
    cout << "Set Servo Mode To Damping" << endl;
    // 设置舵机为阻尼模式
    servo0.setDamping(DAMPING_POWER);
    cout << "Set Damping Power = " << DAMPING_POWER << endl;
}

11.舵机同步指令¶

11.1. `setSyncRawAngle`¶

同步设置单圈角度

函数原型

void FSUS_Servo::setSyncRawAngle(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].interval_single=1000;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngle(set_count,servo0.Syncsend);//设置舵机同步的原始角度

11.2. `setSyncRawAngleByInterval`¶

同步设置单圈角度（指定周期）

函数原型

void FSUS_Servo::setSyncRawAngleByInterval(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].interval_single=1000;
servo0.Syncsend[0].t_acc=20;
servo0.Syncsend[0].t_dec=20;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngleByInterval(set_count,servo0.Syncsend);//设置舵机同步的原始角度(指定周期)

11.3. `setSyncRawAngleByVelocity`¶

同步设置单圈角度（指定转速）

函数原型

void FSUS_Servo::setSyncRawAngleByVelocity(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].velocity=100.0;
servo0.Syncsend[0].t_acc=20;
servo0.Syncsend[0].t_dec=20;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngleByVelocity(count,servo0.Syncsend);// 设定舵机同步的原始角度(指定转速)

11.4. `setSyncRawAngleMTurn`¶

同步设置多圈角度

函数原型

void FSUS_Servo::setSyncRawAngleMTurn(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].interval_multi=1000;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngleMTurn(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈)

11.5. `setSyncRawAngleMTurnByInterval`¶

同步设置多圈角度（指定周期）

函数原型

void FSUS_Servo::setSyncRawAngleMTurnByInterval(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].interval_multi=1000;
servo0.Syncsend[0].t_acc=20;
servo0.Syncsend[0].t_dec=20;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngleMTurnByInterval(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈+指定周期)

11.6. `setSyncRawAngleMTurnByVelocity`¶

同步设置多圈角度（指定转速）

函数原型

void FSUS_Servo::setSyncRawAngleMTurnByVelocity(FSUS_SERVO_COUNT_T servo_count,FSUS_Sync_T Syncsend[])

servo_count：同步控制舵机的数量
Syncsend[]：舵机的控制参数结构体数组

使用示例

uint8_t set_count=1;//舵机发送数量
servo0.Syncsend[0].id=0;
servo0.Syncsend[0].angle=90;
servo0.Syncsend[0].velocity=100.0;
servo0.Syncsend[0].t_acc=20;
servo0.Syncsend[0].t_dec=20;
servo0.Syncsend[0].power=500;
servo0.setSyncRawAngleMTurnByVelocity(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈+指定周期)

11.7.例程-同步指令功能演示¶

例程源码

servo_synccommand_mode.cpp

/*
 * 同步指令演示
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 */

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

uint8_t set_count=6;//舵机发送数量
uint8_t data_count=1;//舵机读取数量

int main(){
    // 打印例程信息
    cout << "SYNC SEND" << endl;

    servo0.Syncsend[0].id=0;
    servo0.Syncsend[0].angle=90;servo0.Syncsend[0].velocity=100.0;
    servo0.Syncsend[0].interval_single=1000;servo0.Syncsend[0].interval_multi=1000;
    servo0.Syncsend[0].t_acc=20;servo0.Syncsend[0].t_dec=20;servo0.Syncsend[0].power=500;
    servo0.Syncsend[1].id=1;
    servo0.Syncsend[1].angle=90;servo0.Syncsend[1].velocity=100.0;
    servo0.Syncsend[1].interval_single=1000;servo0.Syncsend[1].interval_multi=1000;
    servo0.Syncsend[1].t_acc=20;servo0.Syncsend[1].t_dec=20;servo0.Syncsend[1].power=500;
    servo0.Syncsend[2].id=2;
    servo0.Syncsend[2].angle=90;servo0.Syncsend[2].velocity=100.0;
    servo0.Syncsend[2].interval_single=1000;servo0.Syncsend[2].interval_multi=1000;
    servo0.Syncsend[2].t_acc=20;servo0.Syncsend[2].t_dec=20;servo0.Syncsend[2].power=500;
    servo0.Syncsend[3].id=3;
    servo0.Syncsend[3].angle=90;servo0.Syncsend[3].velocity=100.0;
    servo0.Syncsend[3].interval_single=1000;servo0.Syncsend[3].interval_multi=1000;
    servo0.Syncsend[3].t_acc=20;servo0.Syncsend[3].t_dec=20;servo0.Syncsend[3].power=500;
    servo0.Syncsend[4].id=4;
    servo0.Syncsend[4].angle=90;servo0.Syncsend[4].velocity=100.0;
    servo0.Syncsend[4].interval_single=1000;servo0.Syncsend[4].interval_multi=1000;
    servo0.Syncsend[4].t_acc=20;servo0.Syncsend[4].t_dec=20;servo0.Syncsend[4].power=500;

    servo0.setSyncRawAngle(set_count,servo0.Syncsend);//设置舵机同步的原始角度
    // servo0.setSyncRawAngleByInterval(count,servo0.Syncsend);//设置舵机同步的原始角度(指定周期)
    // servo0.setSyncRawAngleByVelocity(count,servo0.Syncsend);// 设定舵机同步的原始角度(指定转速)
    // servo0.setSyncRawAngleMTurn(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈)
    // servo0.setSyncRawAngleMTurnByInterval(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈+指定周期)
    // servo0.setSyncRawAngleMTurnByVelocity(count,servo0.Syncsend);// 设定舵机同步的原始角度(多圈+指定转速)
    protocol.delay_ms(2000);

    servo0.querySyncMonitor(data_count);//设定舵机同步的数据监控

    for (uint8_t i = 0; i < data_count; i++)
        {
            cout << "Test Servo ******************************************************" << endl;
            cout << "Servo ID[" << static_cast<int>(i) << "]: " << static_cast<int>(servo0.Syncmonitor[i].id) << endl;
            cout << "Voltage[" << static_cast<int>(i) << "]: " << servo0.Syncmonitor[i].voltage << " mV" << endl;
            cout << "Current[" << static_cast<int>(i) << "]: " << servo0.Syncmonitor[i].current << " mA" << endl;
            cout << "Power[" << static_cast<int>(i) << "]: " << servo0.Syncmonitor[i].power << " mW" << endl;
            cout << "Temperature[" << static_cast<int>(i) << "]: " << servo0.Syncmonitor[i].temperature << " °C" << endl;
            cout << "Status[" << static_cast<int>(i) << "]: " << static_cast<int>(servo0.Syncmonitor[i].status) << endl;
            cout << "Angle[" << static_cast<int>(i) << "]: " << servo0.Syncmonitor[i].angle << " °" << endl;
            cout << "Circle Count[" << static_cast<int>(i) << "]: " << static_cast<int>(servo0.Syncmonitor[i].circle_count) << endl;
        }


    protocol.delay_ms(2000);

}

12.舵机状态读取¶

12.1. `queryVoltage`¶

读取舵机当前的电压，单位为mV。

函数原型

uint16_t FSUS_Servo::queryVoltage()

使用示例

uint16_t voltage = servo0.queryVoltage();
cout << "voltage: " << voltage << endl;

12.2. `queryCurrent`¶

读取舵机当前的电流，单位为mA。

函数原型

uint16_t FSUS_Servo::queryCurrent()

使用示例

uint16_t current = servo0.queryCurrent();
cout << "current: " << current << endl;

12.3. `queryPower`¶

读取舵机当前的功率，单位为mW。

函数原型

uint16_t FSUS_Servo::queryPower()

使用示例

uint16_t power = servo0.queryPower();
cout << "power: " << power << endl;

12.4. `queryTemperature`¶

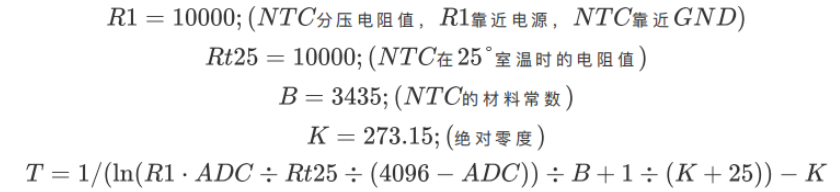

读取舵机当前的温度，为ADC值（见附表）。

函数原型

uint16_t FSUS_Servo::queryTemperature()

使用示例

uint16_t temperature = servo0.queryTemperature();
cout << "temperature: " << temperature << endl;

12.5. `queryStatus`¶

读取舵机当前的工作状态，每个位有不同的含义。

// BIT[0] - 执行指令置1，执行完成后清零。
// BIT[1] - 执行指令错误置1，在下次正确执行后清零。
// BIT[2] - 堵转错误置1，解除堵转后清零。
// BIT[3] - 电压过高置1，电压恢复正常后清零。
// BIT[4] - 电压过低置1，电压恢复正常后清零。
// BIT[5] - 电流错误置1，电流恢复正常后清零。
// BIT[6] - 功率错误置1，功率恢复正常后清零。
// BIT[7] - 温度错误置1，温度恢复正常后清零。

函数原型

uint8_t FSUS_Servo::queryStatus()

使用示例

uint8_t status = servo0.queryStatus();
cout << "voltage high:"<<((status >> 3) & 0x01)<<endl;

12.6.例程-读取舵机的状态¶

功能简介

读取舵机当前的状态。

电压
电流
功率
温度（ADC值）
工作状态

例程源码

servo_data_read.cpp

/*
 * 读取舵机的状态
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 **/
#include <iostream>
#include <string>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);


int main(){
    // 打印例程信息
    cout << "Servo Data Read" << endl;
    // 设置舵机角度(限制功率)
    // servo0.setAngle(0.0,  1000, 800);

    while(true){
        // 信息查询
        uint16_t voltage = servo0.queryVoltage();
        uint16_t current = servo0.queryCurrent();
        uint16_t power = servo0.queryPower();
        uint16_t temperature = servo0.queryTemperature();
        uint8_t status = servo0.queryStatus();

        // 打印状态信息
        cout << "voltage(mV): " << voltage << endl;
        cout << "current(mA): " << current << endl;
        cout << "power(mW): " << power << endl;
        cout << "temperature(ADC): " << temperature << endl;
        // 舵机工作状态标志位
        // BIT[0] - 执行指令置1，执行完成后清零。
        // BIT[1] - 执行指令错误置1，在下次正确执行后清零。
        // BIT[2] - 堵转错误置1，解除堵转后清零。
        // BIT[3] - 电压过高置1，电压恢复正常后清零。
        // BIT[4] - 电压过低置1，电压恢复正常后清零。
        // BIT[5] - 电流错误置1，电流恢复正常后清零。
        // BIT[6] - 功率错误置1，功率恢复正常后清零。
        // BIT[7] - 温度错误置1，温度恢复正常后清零。
        cout << "voltage high:"<<((status >> 3) & 0x01)<<endl;
        cout << "voltage low:"<<((status >> 4) & 0x01)<<endl;
        // 延时1s
        protocol.delay_ms(1000);
    }
}

13.原点设置¶

注意事项：

仅适用于无刷磁编码舵机
需要在失锁状态下使用本API

13.1. `SetOriginPoint`¶

函数原型

void FSUS_Servo::SetOriginPoint()

使用示例

servo0.SetOriginPoint();

13.2.例程-舵机原点设置¶

功能简介

查询当前的单圈角度，然后将当前舵机位置设置为舵机原点。

例程源码

servo_set_origin_point.cpp

/*
 * 舵机原点设置
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2024/08/05
 **/

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

int main(){
    cout << "Example Set Origin Point" << endl;
        servo0.setTorque(0);
        servo0.queryRawAngle();
        // 输出查询信息
        cout << "Before Set Origin Point: Servo Angle: " <<  servo0.curRawAngle << endl;
        servo0.SetOriginPoint();
        protocol.delay_ms(1000);
        servo0.queryRawAngle();
        cout << "After Set Origin Point: Servo Angle: " <<  servo0.curRawAngle << endl;
}

14.异步指令¶

14.1. `SetBeginAsync`¶

函数原型

void FSUS_Servo::SetBeginAsync()

使用示例

servo0.SetBeginAsync(); //异步写入

14.2. `SetEndAsync`¶

函数原型

void FSUS_Servo::SetEndAsync(uint8_t mode)

使用示例

uint8_t endasync_mode = 0;//0执行存储指令，1取消执行存储的指令
servo0.SetEndAsync(endasync_mode);//异步执行

14.3.例程-异步指令¶

功能简介

舵机存储一次指令，可选择执行存储的指令或者取消存储的指令

例程源码

servo_begin_end_async.cpp

/*
 * 舵机存储一次指令异步执行的应用
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2025/01/05
 */

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号
#define DAMPING_POWER 800       // 阻尼模式的功率

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

// 轨迹规划参数定义
uint16_t interval;  // 运行周期 单位ms
uint16_t t_acc;     // 加速时间 单位ms
uint16_t t_dec;     // 减速时间 单位ms
float velocity;         // 目标转速 单位°/s

uint8_t endasync_mode = 0;//0执行存储指令，1取消执行存储的指令

/* 等待并报告当前的角度*/
void waitAndReport(FSUS_Servo* servo){
    cout << "Real Angle = " << servo->curRawAngle << ", Target Angle = " << servo->targetRawAngle << endl;
    protocol.delay_ms(2000); // 暂停2s
}

int main(){
    // 打印例程信息
    cout << "Star Async" << endl;
    servo0.SetBeginAsync();

    cout << "---------First send---------" << endl;
    cout << "Set Angle = 90 deg" << endl;
    servo0.setRawAngle(90.0);  // 设置舵机的角度
    waitAndReport(&servo0);

    protocol.delay_ms(2000); // 暂停2s

    cout << "---------Second send---------" << endl;
    servo0.SetEndAsync(endasync_mode);//0执行存储指令，1取消执行存储的指令

}

15.舵机数据监控¶

15.1. `querymonitor`¶

函数原型

uint16_t FSUS_Servo::querymonitor()

使用示例

servo0.querymonitor();

15.2.例程-读取舵机的所有数据¶

功能简介

获取舵机数据信息

例程源码

servo_query_monitor.cpp

/*
 * 读取舵机所有数据信息
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2025/01/05
 */

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);


int main(){

    while (1)
    {
    servo0.querymonitor(); // 读取舵机数据
    // 打印例程信息
    cout << "*********************Test Servo monitor**************" << endl;
    cout << "Servo ID: " << static_cast<int>(servo0.servomonitor.id) << endl;
    cout << "Voltage: " << servo0.servomonitor.voltage << " mV" << endl;
    cout << "Current: " << servo0.servomonitor.current << " mA" << endl;
    cout << "Power: " << servo0.servomonitor.power << " mW" << endl;
    cout << "Temperature: " << servo0.servomonitor.temperature << " °C" << endl;
    cout << "Status: " << static_cast<int>(servo0.servomonitor.status) << endl;
    cout << "Angle: " << servo0.servomonitor.angle << " °" << endl;
    cout << "Circle Count: " << static_cast<int>(servo0.servomonitor.circle_count) << endl;

    protocol.delay_ms(2000);
    }

}

16.控制模式停止指令¶

16.1.`SetStopOnControlMode`¶

函数原型

void FSUS_Servo::SetStopOnControlMode(uint8_t mode, FSUS_POWER_T power)

使用示例

uint8_t stoponcontrol_mode = 0;//控制模式停止指令的模式选择参数  0:卸力(失锁)  1:保持锁力  2:阻尼状态
servo0.SetStopOnControlMode(stoponcontrol_mode,500);

16.2.例程-设置停止模式¶

功能简介

在运动过程中可以发送该指令让舵机进入不同的状态

例程源码

servo_stop_oncontrolmode.cpp

/*
 * 控制模式停止指令，选择进入对应状态
 * --------------------------
 * 作者: 深圳市华馨京科技有限公司
 * 网站：https://fashionrobo.com/
 * 更新时间: 2025/01/05
 */

#include <iostream>

#include "CSerialPort/SerialPort.h"
#include "FashionStar/UServo/FashionStar_UartServoProtocol.h"
#include "FashionStar/UServo/FashionStar_UartServo.h"

// 总线伺服舵机配置
// 设置总线伺服Servo转接板的端口号
#ifdef _WIN32
#define SERVO_PORT_NAME "COM8"          // Windows下端口号名称 COM{}
#else
#define SERVO_PORT_NAME "/dev/ttyUSB0"  // Linux下端口号名称 /dev/ttyUSB{}
#endif
#define SERVO_ID 0                      // 舵机ID号

using namespace std;
using namespace fsuservo;

// 创建协议对象
FSUS_Protocol protocol(SERVO_PORT_NAME, FSUS_DEFAULT_BAUDRATE);
// 创建一个舵机对象
FSUS_Servo servo0(SERVO_ID, &protocol);

// 轨迹规划参数定义
uint16_t interval;  // 运行周期 单位ms
uint16_t t_acc;     // 加速时间 单位ms
uint16_t t_dec;     // 减速时间 单位ms
float velocity;         // 目标转速 单位°/s

uint8_t stoponcontrol_mode = 0;//控制模式停止指令的模式选择参数  0:卸力(失锁)  1:保持锁力  2:阻尼状态

/* 等待并报告当前的角度*/
void waitAndReport(FSUS_Servo* servo){
    cout << "Real Angle = " << servo->curRawAngle << ", Target Angle = " << servo->targetRawAngle << endl;
    protocol.delay_ms(2000); // 暂停2s
}

int main(){
    // 打印例程信息
    cout << "servo_Stop_OnControlMode 2" << endl;

    cout << "Set Angle = 90 deg" << endl;
    servo0.setRawAngle(90.0);  // 设置舵机的角度
    waitAndReport(&servo0);

    cout << "Set Angle = -90 deg" << endl;
    servo0.setRawAngle(-90);
    waitAndReport(&servo0);

    cout << "Set Angle = 90 deg - Set Interval = 500ms" << endl;
    interval = 500;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleByInterval(90, interval, t_acc, t_dec, 0);
    waitAndReport(&servo0);

    cout << "Set Angle = -90 deg - Set Velocity = 200 dps" << endl;
    velocity = 200.0;
    t_acc = 100;
    t_dec = 100;
    servo0.setRawAngleByVelocity(-90, velocity, t_acc, t_dec, 0);
    waitAndReport(&servo0);

    //控制模式停止指令，选择进入阻尼状态
    servo0.SetStopOnControlMode(stoponcontrol_mode,500);
}

附表1 - 温度ADC值转换表¶

温度为ADC值，需要进行转换。

以下为50-79℃ 温度/ADC参照表。

温度(℃)	ADC	温度(℃)	ADC	温度(℃)	ADC
50	1191	60	941	70	741
51	1164	61	918	71	723
52	1137	62	897	72	706
53	1110	63	876	73	689
54	1085	64	855	74	673
55	1059	65	835	75	657
56	1034	66	815	76	642
57	1010	67	796	77	627
58	986	68	777	78	612
59	963	69	759	79	598

总线伺服舵机SDK使用手册(C++)¶

1.概述¶

1.1.上位机软件¶

1.2.SDK¶

1.3.图例¶

2.接线说明¶

3.Ubuntu下总线伺服舵机使用环境搭建¶

3.1.安装CMake¶

3.2.安装CSerialPort¶

3.3.安装FashionStar总线伺服舵机库¶

4.Windows下总线伺服舵机使用环境搭建¶

4.1.安装mingw-w64, make, cmake¶

4.2.安装CSerialPort¶

4.3.安装FashionStar总线伺服舵机库¶

5.如何运行示例代码¶

6.舵机对象的创建与初始化¶

7.舵机通信检测¶

7.1. ping¶

7.2.例程-通讯检测¶

8.单圈角度控制¶

8.1. setRawAngle¶

8.2. setRawAngleByInterval¶

8.3. setRawAngleByVelocity¶

8.4. queryRawAngle¶

8.5. isStop¶

8.6.例程-舵机单圈角度回读¶

8.7.例程-单圈角度控制功能演示¶

9.多圈角度控制¶

9.1. setRawAngleMTurn¶

9.2. setRawAngleMTurnByInterval¶

9.3. setRawAngleMTurnByVelocity¶

9.4. queryRawAngleMTurn¶

9.5.例程-舵机多圈角度回读¶

9.6.例程-多圈角度控制功能演示¶

10. 舵机阻尼模式¶

10.1. setDamping¶

10.2.例程-设置舵机为阻尼模式¶

11.舵机同步指令¶

11.1. setSyncRawAngle¶

11.2. setSyncRawAngleByInterval¶

11.3. setSyncRawAngleByVelocity¶

11.4. setSyncRawAngleMTurn¶

11.5. setSyncRawAngleMTurnByInterval¶

11.6. setSyncRawAngleMTurnByVelocity¶

11.7.例程-同步指令功能演示¶

12.舵机状态读取¶

12.1. queryVoltage¶

12.2. queryCurrent¶

12.3. queryPower¶

12.4. queryTemperature¶

12.5. queryStatus¶

12.6.例程-读取舵机的状态¶

13.原点设置¶

13.1. SetOriginPoint¶

13.2.例程-舵机原点设置¶

14.异步指令¶

14.1. SetBeginAsync¶

14.2. SetEndAsync¶

14.3.例程-异步指令¶

15.舵机数据监控¶

15.1. querymonitor¶

15.2.例程-读取舵机的所有数据¶

16.控制模式停止指令¶

16.1.SetStopOnControlMode¶

16.2.例程-设置停止模式¶

附表1 - 温度ADC值转换表¶

7.1. `ping`¶

8.1. `setRawAngle`¶

8.2. `setRawAngleByInterval`¶

8.3. `setRawAngleByVelocity`¶

8.4. `queryRawAngle`¶

8.5. `isStop`¶

9.1. `setRawAngleMTurn`¶

9.2. `setRawAngleMTurnByInterval`¶

9.3. `setRawAngleMTurnByVelocity`¶

9.4. `queryRawAngleMTurn`¶

10.1. `setDamping`¶

11.1. `setSyncRawAngle`¶

11.2. `setSyncRawAngleByInterval`¶

11.3. `setSyncRawAngleByVelocity`¶

11.4. `setSyncRawAngleMTurn`¶

11.5. `setSyncRawAngleMTurnByInterval`¶

11.6. `setSyncRawAngleMTurnByVelocity`¶

12.1. `queryVoltage`¶

12.2. `queryCurrent`¶

12.3. `queryPower`¶

12.4. `queryTemperature`¶

12.5. `queryStatus`¶

13.1. `SetOriginPoint`¶

14.1. `SetBeginAsync`¶

14.2. `SetEndAsync`¶

15.1. `querymonitor`¶

16.1.`SetStopOnControlMode`¶
